Запчасти к поршневым компрессорам Remeza СБ4 W-115
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Показать еще

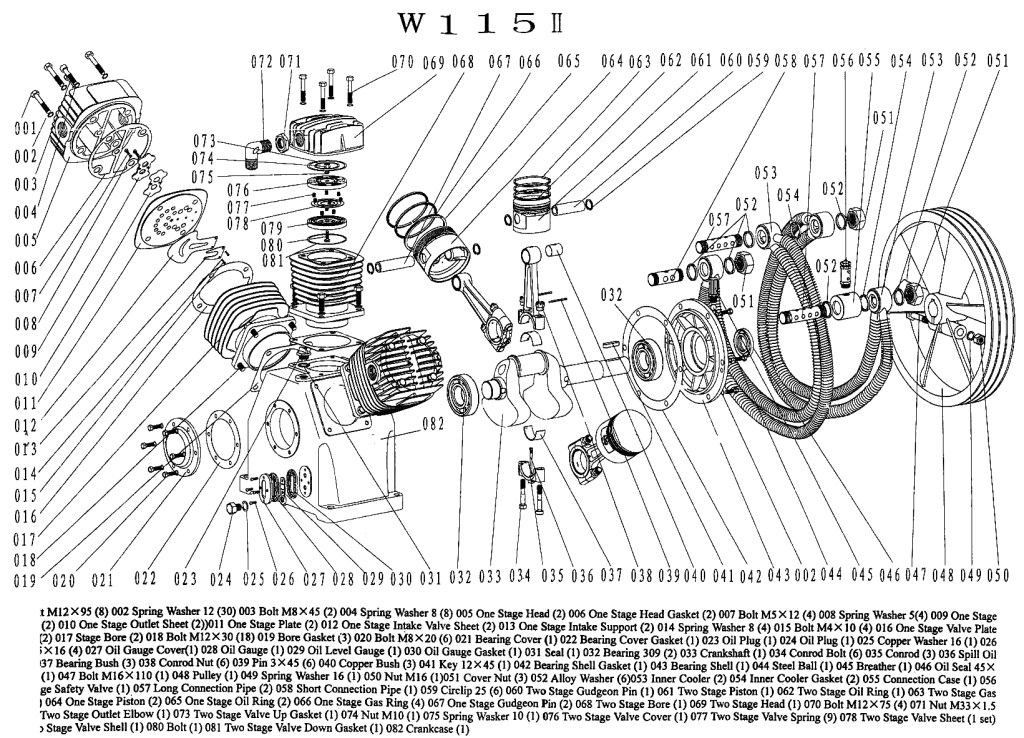

Деталировка к поршневому блоку Remeza СБ4 W-115
| Код | Наименование | Применяемость, шт. | Позиция |
| 1 | Болт М12*95 | 8 | 1 |
| 2 | Шайба 12 | 30 | 2 |
| 3 | Болт М8*45 | 2 | 3 |
| 4 | Шайба 8 | 8 | 4 |

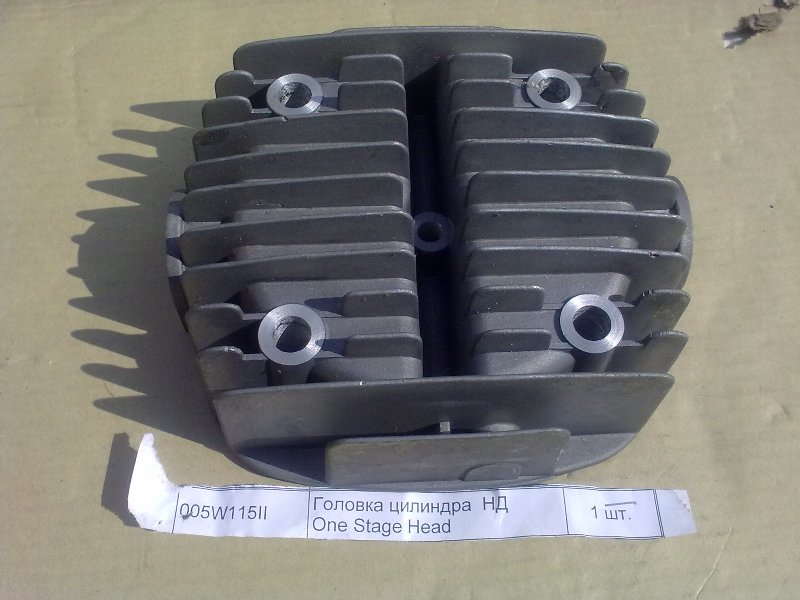

| 5 | Головка цилиндра низкого давления | 2 | 5 |
| 6 | Прокладка головки цилиндра низкого давления | 2 | 6 |
| 7 | Болт М5*12 | 4 | 7 |
| 8 | Шайба 5 | 5 | 8 |
| 9 | Ограничитель клапана низкого давления | 2 | 9 |
| 10 | Выпускная пластина клапана низкого давления | 2 | 10 |
| 11 | Клапанная плита низкого давления | 2 | 11 |
| 12 | Впускная пластина клапана низкого давления | 2 | 12 |
| 13 | Крепление впускной пластины низкого давления | 2 | 13 |
| 14 | Шайба 8 | 4 | 14 |
| 15 | Болт М4*10 | 4 | 15 |
| 16 | Прокладка клапанной плиты низкого давления | 2 | 16 |
| 17 | Цилиндр низкого давления | 2 | 17 |
| 18 | Болт М12*30 | 18 | 18 |
| 19 | Прокладка цилиндра низкого давления | 3 | 19 |
| 20 | Болт М8*20 | 6 | 20 |
| 21 | Крышка подшипника | 1 | 21 |
| 22 | Прокладка крышки подшипника | 1 | 22 |
| 23 | Масленая пробка | 1 | 23 |
| 24 | Масленая пробка | 1 | 24 |
| 25 | Уплотнительное кольцо 16 | 1 | 25 |
| 26 | Болт М5*16 | 4 | 26 |
| 27 | Фланец маслоуказателя | 1 | 27 |
| 28 | Маслоуказатель | 1 | 28 |
| 29 | Уровень маслоуказателя | 1 | 29 |
| 30 | Прокладка маслоуказателя | 1 | 30 |
| 31 | Прокладка резиновая (кольцо) | 1 | 31 |
| 32 | Подшипник 309 | 2 | 32 |
| 33 | Коленвал | 1 | 33 |
| 34 | Болт шатуна | 6 | 34 |
| 35 | Шатун | 3 | 35 |
| 36 | Штифт | 36 | |
| 37 | Вкладыш | 3 | 37 |
| 38 | Гайка шатуна | 6 | 38 |
| 39 | Шпилька (Палец 3*45) | 6 | 39 |
| 40 | Втулка | 3 | 40 |
| 41 | Шпонка 12*45 | 1 | 41 |
| 42 | Прокладка крышки подшипника | 1 | 42 |
| 43 | Крышка подшипника | 1 | 43 |
| 44 | Шарик | 1 | 44 |
| 45 | Сапун | 1 | 45 |
| 46 | Манжета 45*70*12 | 1 | 46 |
| 47 | Болт М16*110 | 1 | 47 |
| 48 | Шкив | 1 | 48 |
| 49 | Шайба 16 | 1 | 49 |
| 50 | Гайка М16 | 1 | 50 |
| 51 | Гайка | 3 | 51 |
| 52 | Шайба | 6 | 52 |
| 53 | Воздухопровод | 2 | 53 |
| 54 | Прокладка воздухопровода | 2 | 54 |
| 55 | Переходник | 1 | 55 |
| 56 | Клапан предохранительный низкого давления | 1 | 56 |
| 57 | Штуцер | 2 | 57 |
| 58 | Штуцер | 1 | 58 |
| 59 | Стопорное кольцо 25 | 6 | 59 |
| 60 | Палец поршня высокого давления | 1 | 60 |
| 61 | Поршень высокого давления | 1 | 61 |
| 62 | Маслосъемное кольцо высокого давления | 1 | 62 |
| 63 | Компрессионное кольцо высокого давления | 2 | 63 |
| 64 | Поршень низкого давления | 2 | 64 |
| 65 | Маслосъемное кольцо низкого давления | 2 | 65 |
| 66 | Компрессионное кольцо низкого давления | 4 | 66 |
| 67 | Палец поршня низкого давления | 2 | 67 |
| 68 | Цилиндр высокого давления | 1 | 68 |
| 69 | Головка цилиндра высокого давления | 1 | 69 |
| 70 | Болт М12*75 | 4 | 70 |
| 71 | Гайка М33*1,5 | 1 | 71 |
| 72 | Угольник | 1 | 72 |
| 73 | Верхняя прокладка клапанной плиты высокого давления | 1 | 73 |
| 74 | Гайка М10 | 1 | 74 |
| 75 | Пружина 10 | 1 | 75 |
| 76 | Крышка клапанной плиты | 1 | 76 |
| 77 | Пружина клапанной плиты высокого давления | 9 | 77 |
| 78 | Пластина клапанной плиты высокого давления | 6 | 78 |
| 79 | Корпус клапанной плиты высокого давления | 1 | 79 |
| 80 | Болт | 1 | 80 |
| 81 | Нижняя прокладка клапанной плиты высокого давления | 1 | 81 |
| 82 | Картер | 1 | 82 |
| Патрон фильтра воздушного V90 W95 W115 | 2 | ||
| Воздушный фильтр в сборе V90 W95 W115 | 2 | ||
| Узел насоса |
